Котлы HL
HORTEK HL – компактные конденсационные напольные теплогенераторы нового поколения, работающие на газовом топливе. Их отличительными качествами являются высокий КПД не менее 96,5 %, оптимальное качество сгорания, обеспечивающее малые выбросы вредных веществ, а также эффективное и удобное управление. За счет компактной конструкции и вертикальной компоновки, конденсационные котлы HORTEK могут применяться в любом автономном теплоисточнике - крышных, встроенных, пристроенных, отдельно стоящих котельных, а также в составе термомодулей. Возможность работы в высокотемпературном и низкотемпературном режимах обеспечивает комфорт потребителя и значительную экономию энергоресурсов.

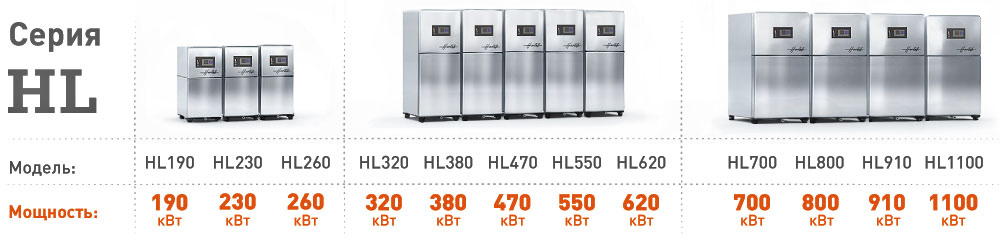

12 моделей – от 190 до 1100 кВт, в трех типоразмерах:
Преимущества котлов HORTEK HL
- Максимальная эффективность при работе системы отопления и приготовлении горячей воды.
- КПД до 96,5 % при работе с высокой температурой теплоносителя 95 °C.
- Температура обратной воды не ограничена,
возможность постоянной работы в конденсационном режиме. - Теплообменник котла цельносварной, выполнен из нержавеющей жаростойкой стали ферритного класса.
- Высокоэффективная теплоизоляция топочной камеры.
- Регулируемый шибер отходящих газов с газоплотной осью.
- 12 моделей – от 190 до 1100 кВт, в трех типоразмерах.
- Непрерывная модуляция мощности горелки от 25 %.
- Снижение потребления электроэнергии благодаря бесступенчатому регулированию скорости вращения вентилятора.
- Экологически чистое горение (горелка типа “PREMIX”).
NOx: до 30 ppm, CO: до 50 ppm. - Компактные габариты и малый вес котлов за счет уникальной вертикальной компоновки.
- Высокая удельная тепловая мощность за счет развитой конвективной поверхности
- более 1 МВт с 1 м2. - Возможность управления каскадом до 6 котлов с помощью штатной или сторонней автоматики.
Уникальная конструкция котла
Котел HORTEK HL представляет собой простую конструкцию, в основе которой лежит цельносварная топочная камера, оснащенная транспортировочными колесами и опорными болтами. Горелка в комплекте с вентилятором и газовой группой расположена вертикально на верхнем водяном коллекторе.
Прочный алюминиевый каркас крепится к топочной камере и является несущим элементом для блока автоматики и наружных панелей обшивки из нержавеющей стали. Съемные передние панели обшивки обеспечивают быстрый доступ ко всем элементам котла, требующим периодического осмотра и обслуживания. Конструктив котла не требует организации зон обслуживания с боковых сторон.
Автоматика управления находится на откидной панели, она обеспечивает проведение всех пусконаладочных работ и сервисного обслуживания с фронтальной стороны котла. Свободный доступ к электродам, вентилятору, газовому клапану и смотровому окну без остановки оборудования.
- Алюминиевый каркас крепления обшивки
- Вентилятор горелки
- Газовый клапан горелки
- Труба Вентури
- Подключение подающей линии котла Т1 со свободными фланцами
- Подключение обратной линии котла Т2 со свободными фланцами
- Ввод электропитания
- Подводящий газопровод
- Газоплотный газоход с регулируемым шибером
- Патрубки слива теплоносителя
- Патрубки слива конденсата
- Термоманометры
- Транспортировочные колеса
- Опорные болты
- Теплоизолированная топочная камера из нержавеющей стали
- Верхний водяной коллектор
- Нижний водяной коллектор
- Такелажные проушины для подъёма котла
- Электроды розжига и контроля наличия факела
- Автоматика управления на откидной панели
Теплообменник
Теплообменник изготовлен из нержавеющей стали AISI 441. Является цельносварной конструкцией. Верхний и нижний водяные коллекторы соединены между собой трубками, формирующими камеру сгорания и конвективный пучок.
Премиксная горелка
В котле установлена премиксная горелка, укомплектованная вентилятором и газовым клапаном с трубой Вентури. Цилиндрическая форма горелки и индивидуальный расчет по длине обеспечивают равномерную теплопередачу по всей высоте топочной камеры.
Практичность решений
Компактные габариты котлов и небольшой вес позволяют монтировать их в котельных с небольшой площадью без привлечения тяжелой техники, в том числе в крышных, контейнерных и встроенных. А конструктив котла не требует организации зон обслуживания с боковых сторон.
